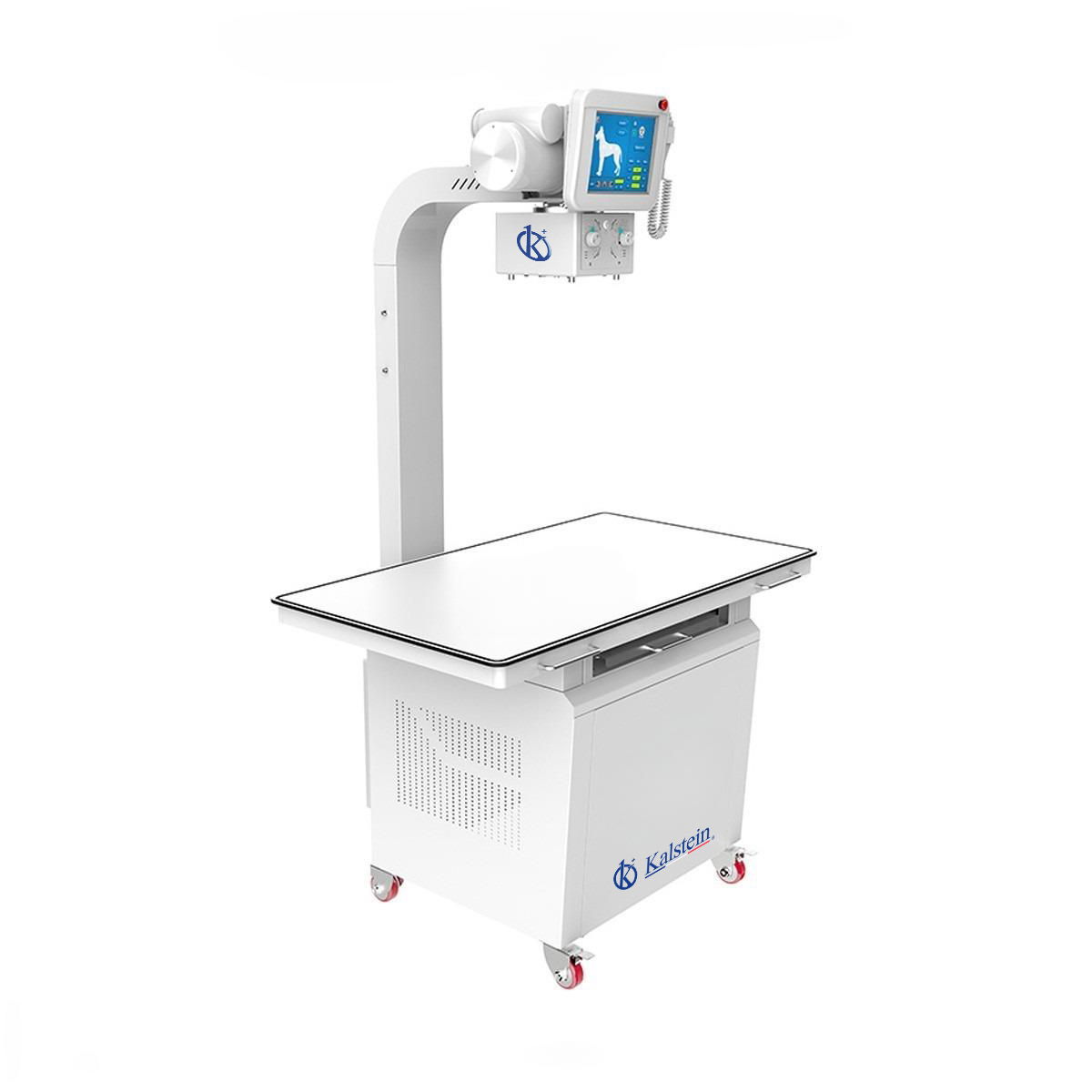

Installations- und Inbetriebnahmeanleitung für das YR06162 Digitale Veterinär-Röntgensystem
Das YR06162 Digitale Veterinär-Röntgensystem ist für effiziente und genaue veterinärmedizinische Diagnosen konzipiert. Diese Anleitung bietet eine detaillierte Untersuchung des Installations- und Inbetriebnahmeprozesses und stellt sicher, dass die Betreiber das System korrekt für optimale Leistung einrichten können.
Verständnis des YR06162 Digitalen Veterinär-Röntgensystems
Das YR06162-System ist mit fortschrittlichen Funktionen ausgestattet, die veterinärmedizinische Bildgebungsaufgaben erleichtern. Es besteht aus einem Hochfrequenzgenerator, einer Toshiba-Röntgenröhre, einem Flachbilddetektor und einer umfassenden Konsole für den Betrieb. Das Verständnis der Komponenten und ihrer Funktionen ist entscheidend für eine effektive Installation.
Technische Spezifikationen des YR06162
| Spezifikation | Details |
|---|---|
| Modell | YR06162 |
| Maximale Ausgangsleistung | 16 kW |
| Eingangsspannungsbereich | AC 220V±22V |
| Anwendbare Unterstützung | Radiographie |
| Wechselrichterfrequenz | ≥30 kHz |
| Röhrenspannungsbereich für Radiographie | 40 kV - 125 kV |
| Bereich des Röhrenstroms | 16 - 200 mA |
| Bereich der Belichtungszeit | 0.0025 s - 6.4 s |
| mAs-Bereich | 0.5 mAs - 320 mAs |
| Kommunikationsschnittstelle | RS-232 |
| Maximale Röhrenspannung | 125 kV |
| Kleiner Fokus | 1.0 mm |
| Großer Fokus | 2.0 mm |
| Anodengeschwindigkeit | 2800 R/M |
| Zielwinkel | 17.5° |
| Anodenwärmeinhalt | 100 kJ (140 kHU) |
Unboxing- und Vorbereitungsliste
Vor der Installation sicherstellen, dass alle Komponenten in gutem Zustand erhalten wurden. Die Unboxing-Checkliste umfasst:
- YR06162 Systemkomponenten
- Stromkabel
- Installationshandbuch
- Kalibrierungswerkzeuge
- Sicherheitsausrüstung
Überprüfen Sie jedes Element auf Schäden und melden Sie etwaige Abweichungen sofort.
Standortanforderungen für die Installation
Bevor Sie mit der Installation fortfahren, stellen Sie sicher, dass der Installationsstandort die folgenden Anforderungen erfüllt:
- Temperaturbereich: 10°C bis 30°C
- Feuchtigkeit: 30% bis 70% RH
- Belüftung: Sicherstellen, dass ausreichend Luftstrom vorhanden ist, um Überhitzung zu vermeiden
- Stromversorgung: AC 220V±22V mit stabiler Frequenz
- Freiraum: Mindestens einen Betriebsfreiraum um die Geräte herum einhalten
Eine Standortvorbereitungscheckliste ist für eine erfolgreiche Installation unerlässlich.
Installationsschritte für das YR06162
Die folgenden Schritte skizzieren den Installationsprozess:
- Positionieren Sie das System korrekt basierend auf den Standortanforderungen.
- Verankern Sie die Geräte sicher, um Bewegungen zu verhindern.
- Schließen Sie die Stromversorgung an den Generator an und stellen Sie eine ordnungsgemäße Erdung sicher.
- Kalibrieren Sie das System gemäß den Anweisungen des Herstellers.
- Schließen Sie den Flachbilddetektor und die Konsole gemäß dem Verdrahtungsdiagramm an.
- Führen Sie eine erste Hochlaufsequenz durch und führen Sie Tests durch, um die Betriebsbereitschaft zu bestätigen.
Häufige Installationsfehler und Lösungen
Fehler während der Installation können zu Betriebsproblemen führen. Hier sind häufige Fehler und deren Lösungen:
| Fehler | Lösung |
|---|---|
| Falsche Stromversorgungsanschluss | Überprüfen Sie die Spannungsübereinstimmung und die ordnungsgemäße Erdung. |
| Schlechte Kabelverwaltung | Organisieren Sie die Kabel, um Stolperfallen und Störungen zu vermeiden. |
| Vernachlässigung der Kalibrierungsverfahren | Befolgen Sie die Kalibrierungsschritte sorgfältig, wie im Handbuch beschrieben. |
| Unzureichende Platzierung der Komponenten | Überprüfen Sie den Installationsstandort basierend auf Freiraum und Zugänglichkeit. |
Häufig gestellte Fragen
Welche Stromversorgung wird für das YR06162-System benötigt?
Das YR06162-System benötigt eine Eingangsspannung von AC 220V±22V für optimale Leistung.
Wie kalibriere ich das YR06162 nach der Installation?
Die Kalibrierung sollte den im Installationshandbuch beschriebenen Schritten folgen, einschließlich Anpassungen für Belichtungszeit und Leistungseinstellungen.
Was sind die Abmessungen und das Gewicht der YR06162-Einheit?
Die YR06162 hat ein Bruttogewicht von 105 kg, und spezifische Abmessungen finden Sie im Abschnitt technische Spezifikationen.
Wie kann ich häufige Fehler mit dem YR06162 beheben?
Häufige Fehler können diagnostiziert werden, indem die Stromanschlüsse überprüft, das System neu kalibriert oder der Abschnitt zur Fehlersuche im Handbuch konsultiert wird.
Gibt es spezielle Umweltbedingungen, die für das YR06162 erforderlich sind?
Das Gerät sollte innerhalb eines Temperaturbereichs von 10°C bis 30°C und bei einer relativen Luftfeuchtigkeit von 30% bis 70% betrieben werden, um optimale Leistung zu gewährleisten.
Wie lange dauert es, das YR06162 einzurichten?
Die Einrichtungszeit kann variieren, dauert jedoch typischerweise zwischen 2 und 4 Stunden, abhängig von der Vertrautheit mit der Ausrüstung und der Komplexität der Installation.
Wenn Sie mehr über das YR06162 Digitale Veterinär-Röntgensystem erfahren oder ein Angebot anfordern möchten, zögern Sie bitte nicht, uns zu kontaktieren.
